Faro di Capo Vaticano: sezione (particolare)

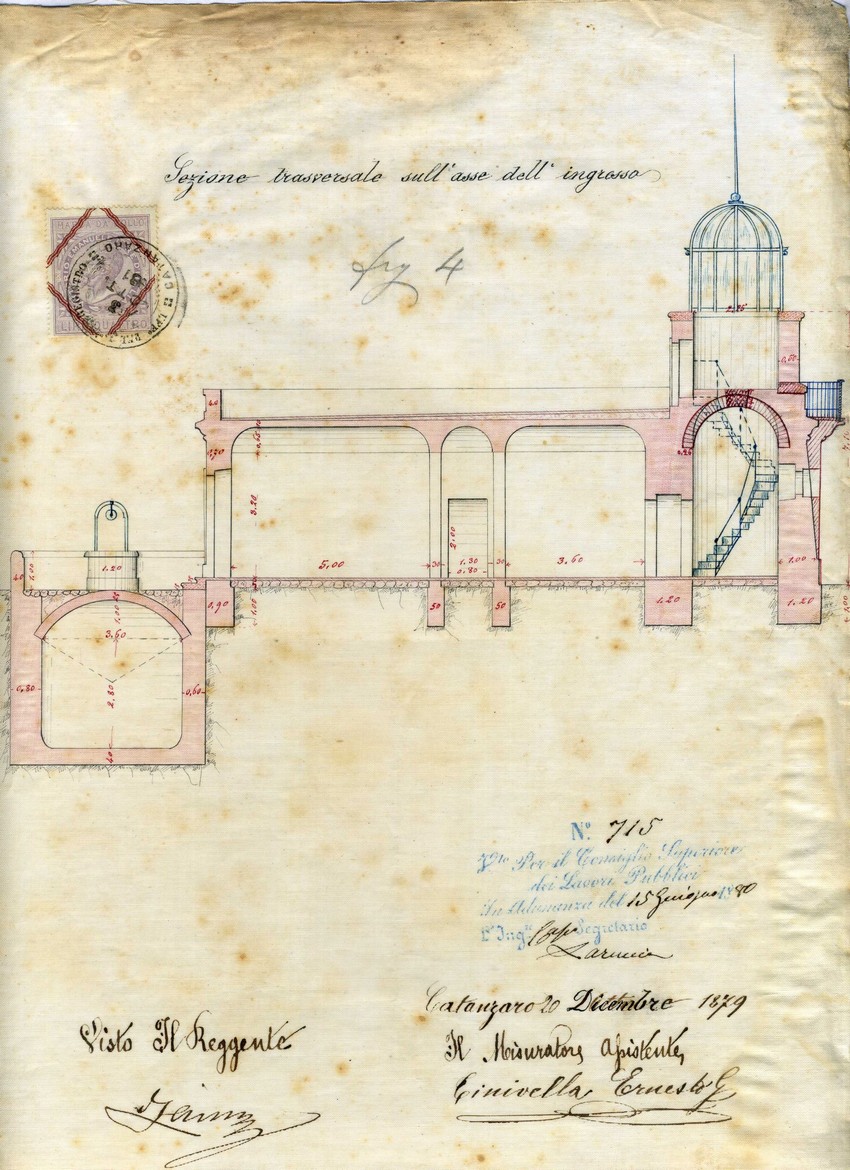

Il disegno mostra il particolare della sezione trasversale sull'asse dell'ingresso. Lo spaccato dell’edificio lascia intravedere, all’interno della torre, la piccola scala elicoidale che conduce alla lanterna e, nel cortile antistante l’edificio, il pozzo che attinge alla cisterna d'acqua.

Segnatura: ASCZ, Prefettura, Serie I, Categoria XXII, b. 8, fasc. 1

Oggetto: piano generale di Capo Vaticano, pianta del fabbricato, prospetto all'ingresso, prospetto verso la torre, sezione trasversale sull'asse dell'ingresso del progetto per la costruzione di un faro di 3° ordine sul promontorio di Capo Vaticano

Progettista: Ernesto Cinivella

Anno: 1879

Tecnica: china, inchiostro colorato su tela

Scala metrica: 1:5000

Misure: mm 310x420
