Faro di Capo Colonna: sezione

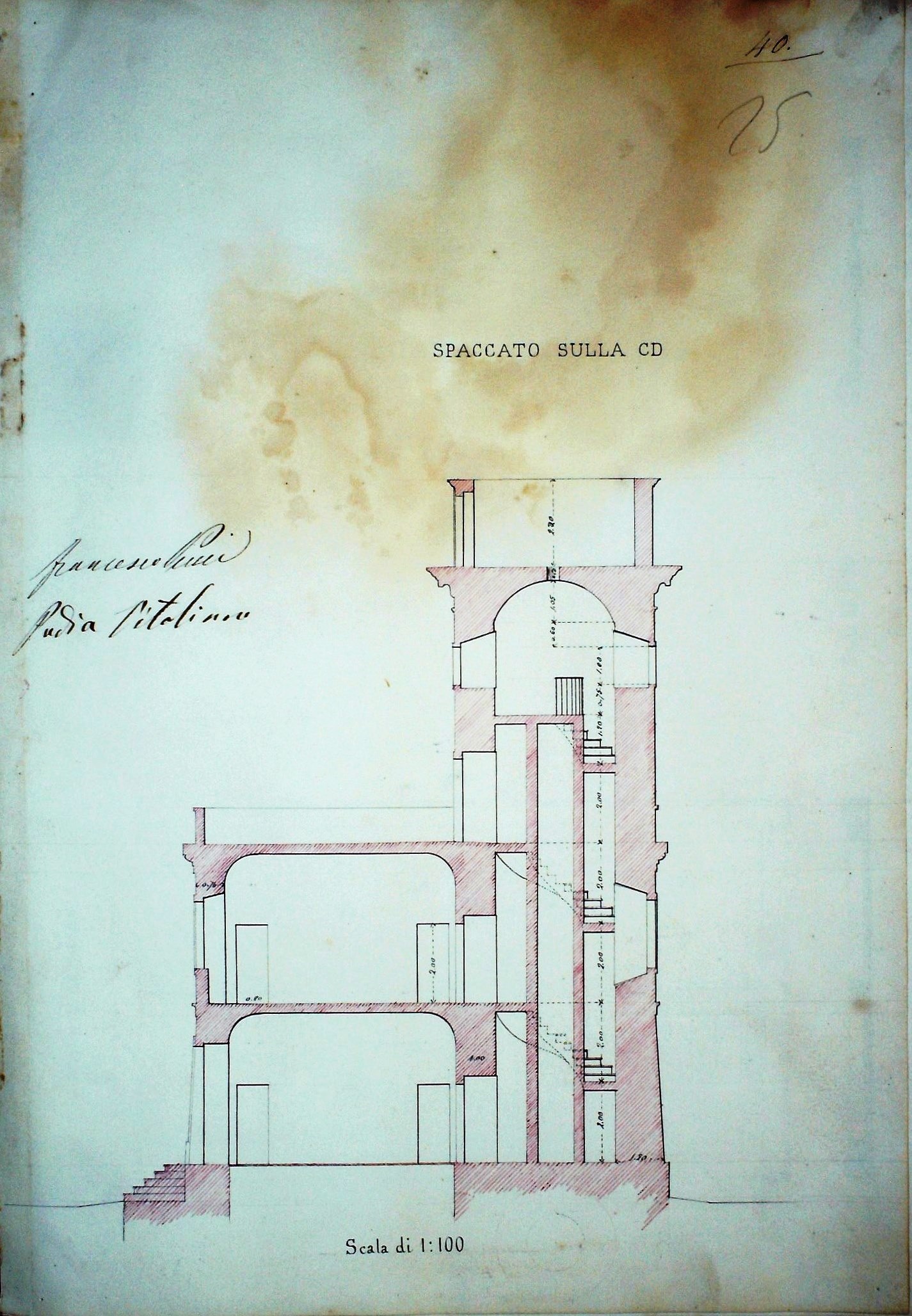

Il disegno è allegato al progetto di un faro di prim'ordine da costruirsi sul promontorio di Capo Colonna. Raffigura lo spaccato dell’edificio. La sezione dà la possibilità di capirne la struttura interna: se infatti all’esterno la torre appare ottagonale, l’interno mostra una pianta circolare il cui vano scala, cavo, era necessario allo scorrimento dei pesi che azionavano il sistema ad orologeria dell’apparato lenticolare. Poiché questo doveva essere ricaricato a mano almeno ogni quattro o cinque ore, ogni faro ospitava in genere  due  guardiani che si davano il cambio di notte.
